チュートリアル：鉛筆を描いてみよう

• ドロー系グラフィックの基本は，準備されている基本図形を組み合わせて描くことである。
• 以下に作成手順を示したので，その性質をよく理解しよう。

完成画像

基本図形の描画

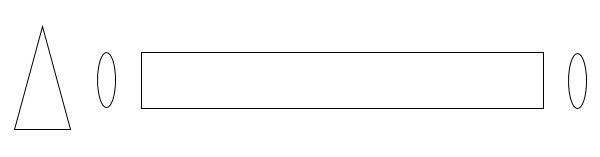

図形の部品を描く。

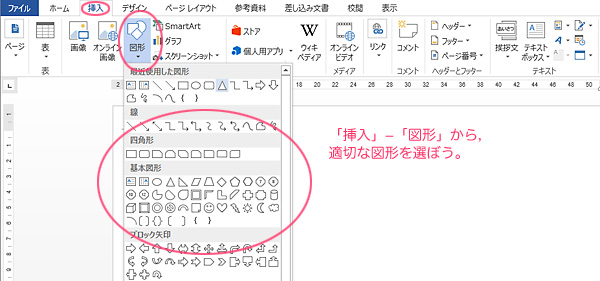

• 「挿入」－「図形」を選択すると，描画できる図形（シェイプ）のリストが表示される。
• 描きたい図形に近いものを選択し，ドラッグするとその図形が描ける。
• シェイプの中には，フリーハンドで自由な形状を描けるツールもあるが，ここでは基本図形だけを使用して描いてみる。

• 鉛筆がどのような基本図形からできているかを考えて描くこと。

図形の境界線の太さを変更する。

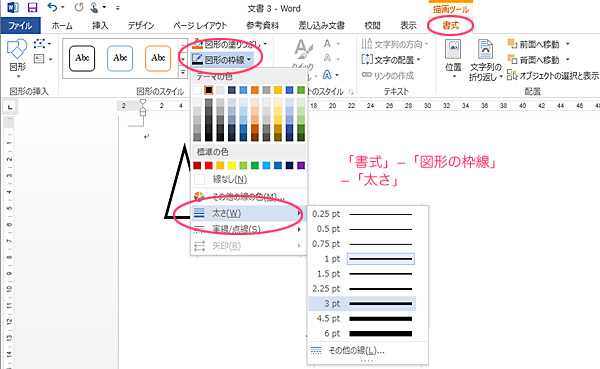

• 「書式」－「図形の枠線」ボタンを押し，プルダウン・メニューの「太さ」から，設定したい線の太さを選ぶ。
• 「shift」キーを押して図形を複数選択しておくと，いちどに変更することができる。

図形の色を変更する。

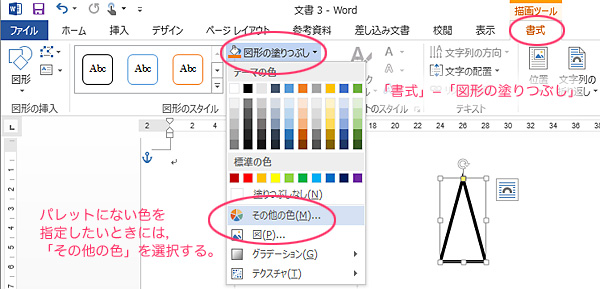

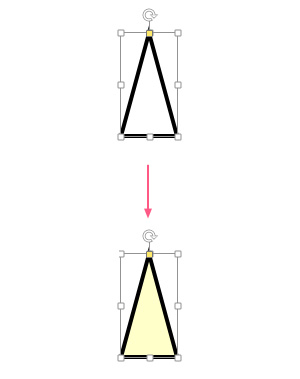

• 「書式」－「図形の塗りつぶし」を選択し，カラーパレットから適当な色を選ぶ。

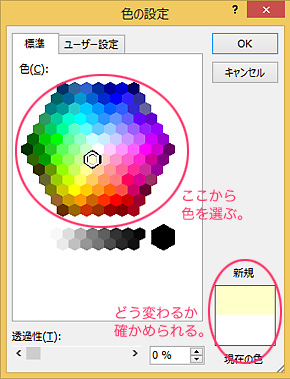

• 適当な色がない場合は，「その他の色」から選ぶとよい。

▼

• 同じ要領で，すべての部品を作る。

図形の形状の調整

図形の回転

• 鉛筆の先は，「書式」−「オブジェクトの回転」ツールを使って横向きにする。
• 図形を選択した状態で，「書式」－「回転ツール」－「左へ90°回転」を選択する。
• 「その他の回転オプション」から「自由に回転」を選択すると，図形の緑のコーナーをドラッグして自由な角度に回転させることができる。

図形の移動

• 図形を選択した状態で，図形をドラッグし，鉛筆の形に並べる。
• 微調整には，矢印キー（「←」「↑」「↓」「→」）を押して移動させるとよい。
• なお，図形が滑らかに移動しないときには，グリッドの設定を変更する。方法はここ

▼

図形の変形

• サイズの合わない図形を調整して鉛筆の形に整える。

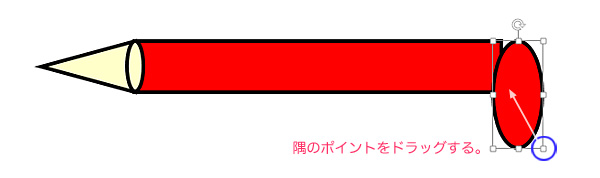

• 図形を選択した状態にすると，図形を囲むように8個のポイントが表示される。そこからドラッグすると図形の拡大・縮小が行なえる。
• 「shift」キーを押しながらドラッグすると，図形の縦横の比率が一定のままサイズを変更できる。

図形のグループ化

• 形状の整った図形が，バラバラにならないように，一体化する。

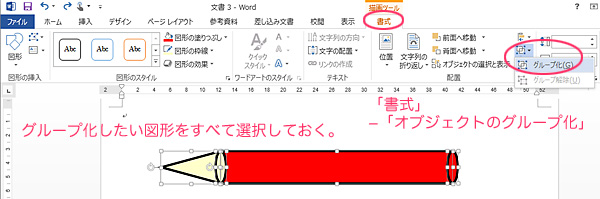

• 「shift」キーを押しながら，一体化したい図形をすべて選択した状態で，「書式」－「オブジェクトのグループ化」－「グループ化」を選ぶ。
• グループ化は，いちどグループ化した図形を解除したり，他の図形とさらにグループ化したりできる。作業が効率よく行なえるので，適宜用いるとよい。

▼

図形の重ね合わせ

芯の部分を重ねあわせる。

• 芯の部分を作成し，これまでに作成した鉛筆の上にのせる。

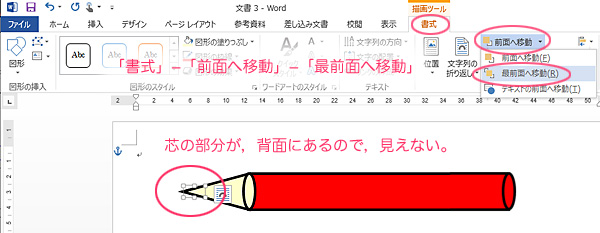

• 芯の部分が，鉛筆の下に隠れてしまうときには，「書式」－「最前列へ移動」を使って，図形の上下関係を調整する。

▼

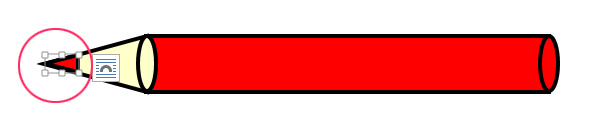

むだな線を消す。

• 消したい部分が隠れるような大きさの部品を準備し，線の色，塗りつぶしの色を鉛筆と同じ色に設定する。
• それを鉛筆に組み合わせると完成。

▼
